Unsere Produkte
Optimale Stromversorgung mit bestmöglichem Schutz
Seit über 70 Jahren entwickeln und produzieren wir Mittel- und Niederspannungs-Schaltanlagen für die Bereiche Industrie, Anlagenbau, Energieversorger und für öffentliche Auftraggeber. Durch die Vorzüge eines mittelständischen Unternehmens haben wir die gewisse Flexibilität, um auf die individuellen Anforderungen unserer weltweiten Kunden einzugehen. Schnell und bedarfsgerecht entwickeln wir kundenspezifische Lösungen auf höchstem Niveau.
Das ganzheitliche Projektmanagement, von der Planung, Entwicklung und Herstellung über die Installation, Inbetriebnahme und Wartung, von Schaltanlagen, hat sich über Jahrzehnte bewährt und ist zu unserem Markenzeichen geworden. In unserem Team arbeiten leistungsstarke Ingenieure und geschultes Fachpersonal nach nationalen und internationalen Normen.
Laut diesen Kriterien werden höchste Sicherheitsstandards für Personen und Betriebe berücksichtigt. Jede Schaltanlage, welche unsere Halle verlässt, trägt das Qualitätsmerkmal „Engineered in Germany“.
Mittelspannungs-Schaltanlagen
Bereits in der Vergangenheit waren Mittelspannungs-Schaltanlagen für Verteilernetze auf primärer Ebene großen Belastungen ausgesetzt. Nun gewinnen diese durch den Ausbau von erneuerbaren Energien noch stärker an Bedeutung. In dieser Disziplin sind wir zu Hause und planen und entwickeln kundenspezifische Lösungen für anspruchsvolle Anforderungen. In unseren Anlagen steckt über Jahrzehnte gewonnenes Know-how, mit dem wir eine optimale Stromversorgung, Verfügbarkeit und Sicherheit gewährleisten.
Unsere typgeprüften Anlagen erfüllen die Standards nach Norm IEC 62271-200. Zusätzlich durchlaufen unsere Anlagen teilweise gesonderte Prüfungen. Für unsere Kunden aus Industrie und Energieversorgung bietet dies einen besonderen Schutz, welcher für eine erhöhte Sicherheit sorgt. Dieser Service wird von unserem gesamtheitlichen Leistungsspektrum von der Planung, Auslegung, Entwicklung bis zur Produktion, Montage, Inbetriebnahme und Wartung unterstützt.
Unsere Einfachsammelschienen- und Duplex-Anlagen sind modular konzipiert und können je nach Anlagentyp mit unterschiedlichen Einschubtechniken oder Festeinbautechnik ausgestattet werden. Bei der Produktion achten wir auf den Umweltaspekt und verzichten auf den Einsatz von klimaschädlichen Substanzen, wie SF6 oder sonstigen Mischgasen.
Datenblatt anfordern
Wir sind für sie da!
Leukhardt Schaltanlagen GmbH
Im Gewerbepark 10
78194 Immendingen
Tel.: +49 7462 945 61-0
Fax: +49 7462 945 61-197
E-Mail: info@leukhardt.de
Internet: www.leukhardt.de
Basis Block MC 1
Bei der Basis Block MC 1 Anlage handelt es sich um eine typgeprüfte luftisolierte, metallgekapselte Mittelspannungs-Schaltanlage für Anwendungen in Industrie und Energieversorgungsunternehmen. Diese Produktreihe lässt sich durch variable Feldvarianten flexibel einsetzen. Dabei kommen Leistungsschalter, Schützen und Lasttrennschalter in Festeinbau- und Einschubtechnik zum Einsatz. Die Druckentlastung findet über Kanal oder Abweisbleche statt.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 62271-200 |
| Betriebsverfügbarkeit | LSC 2A |
| Schottungsklasse | PI |
| Störlichtbogenqualifikation | IAC AFL |
| Bemessungsspannung | max. 24 kV |
| Bemessungs-Stehwechselspannung | max. 50 kV |
| Bemessungs-Stehblitzstoßspannung | max. 125 kV |
| Bemessungs-Strom | max. 2000 A |
| Bemessungs-Kurzzeitstrom | max. 25 kA |
| Bemessungs-Stoßstrom | max. 65 kA |
| Bemessungs–Kurzschlussdauer | 1s |
Basis Block MC 3
Die Basis Block MC 3 Anlage geht auf die erhöhten Anforderungen der Industrie und Energieversorgungsunternehmen ein. Die typgeprüfte luftisolierte, metallgekapselte Mittelspannungs-Schaltanlage verfügt über variable Feldvarianten welche durch Leistungsschalter, Schützen und Lasttrennschalter in Einschubtechnik flexibel realisiert werden kann.
Die Anforderungen der IEC 62271-200 werden durch zusätzliche Prüfungen für Höhenaufstellung > 2000 m ü.n.N., interne Störlichtbogensicherheit der Schotträume und erhöhte klimatische Umgebungsbedingungen ergänzt.
Die Druckentlastung erfolgt über Absorber, Absorber + Kanal, Kanal oder Abweisbleche.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 62271-200 |
| Betriebsverfügbarkeit | LSC 2B |
| Schottungsklasse | PM |
| Störlichtbogenqualifikation | IAC AFLR |
| Bemessungsspannung | max. 24 kV |
| Bemessungs-Stehwechselspannung | max. 50 kV |
| Bemessungs-Stehblitzstoßspannung | max. 125 kV |
| Bemessungs-Strom | max. 4000 A |
| Bemessungs-Kurzzeitstrom | max. 40 kA |
| Bemessungs-Stoßstrom | max. 100 kA |
| Bemessungs–Kurzschlussdauer | 3s |
Basis Block MC 3 S
Bei der Basis Block MC 3S Anlage handelt es sich um eine typgeprüfte luftisolierte, metallgekapselte Mittelspannungs-Schaltanlage für Anwendungen in Industrie und Energieversorgungsunternehmen. Diese Produktreihe lässt sich durch variable Feldvarianten flexibel einsetzen. Dabei kommen Leistungsschalter, Schützen und Lasttrennschalter in Festeinbau und ein Kontaktsystem in Einschubtechnik zum Einsatz. Die Druckentlastung findet über Kanal oder Abweisbleche statt.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 62271-200 |
| Betriebsverfügbarkeit | LSC 2B |
| Schottungsklasse | PI |
| Störlichtbogenqualifikation | IAC AFL |
| Bemessungsspannung | max. 12 kV |
| Bemessungs-Stehwechselspannung | max. 28 kV |
| Bemessungs-Stehblitzstoßspannung | max. 75 kV |
| Bemessungs-Strom | max. 1250 A |
| Bemessungs-Kurzzeitstrom | max. 25 kA |
| Bemessungs-Stoßstrom | max. 52 kA |
| Bemessungs–Kurzschlussdauer | 1s |
Niederspannungs-Schaltanlagen
Die erhöhten Anforderungen an Personen- und Bedienersicherheit sind wichtige Faktoren, welche bei der Nutzung von Schaltanlagen berücksichtigt werden müssen. Gleichzeitig steigt der Anspruch an die Anlagenverfügbarkeit. Um diesen Ansprüchen gerecht zu werden, werden unsere Schaltanlagen nach IEC 61439 Richtlinien gefertigt und einer passiven und aktiven Störlichtbogenprüfung unterzogen.
Wie alle unsere Produkte stehen unsere Niederspannungs-Schaltanlagen für höchste Qualität und Sicherheit. Dabei gehen wir auf kundenspezifische Anforderungen ein und achten auf die individuellen Bedürfnisse unserer Kunden. Sonderlösungen lassen sich mit unserem Team aus Elektroingenieuren und Fachpersonal schnell und mühelos realisieren.
Unsere Anlagen verfügen über den Bauartennachweis gemäß IEC 61439.

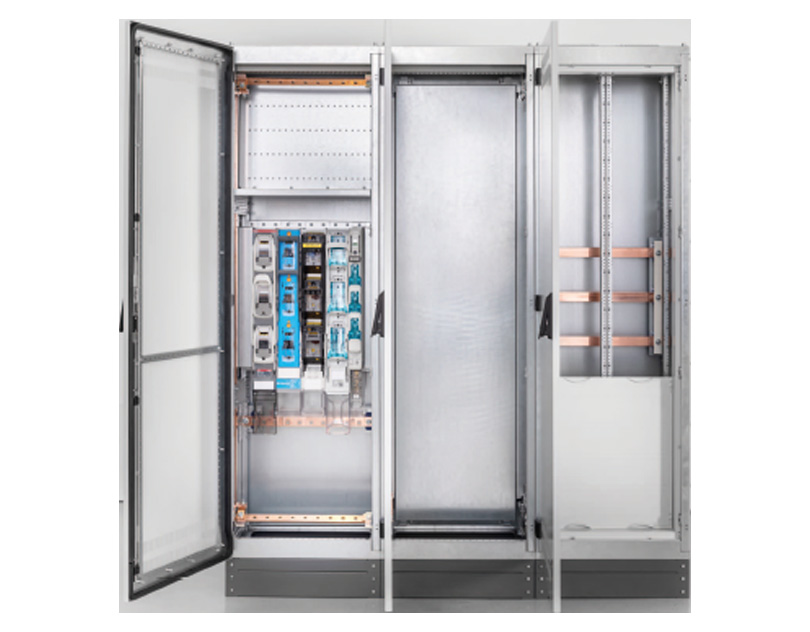

Vario Block TN
Der Vario Block TN ist ein Niederspannungs-Schaltanlagensystem und findet in unterschiedlichen Anwendungsgebieten seinen Platz. Das System ist durch die Kombination aus verschiedenen Funktionen die Energieverteilung, Steuerung und Kleinabgänge, Feldvarianten mit Einschubtechnik und Stecktechnik für Leistungsschalter, in Festeinbau und Stecktechnik für Sicherungs– und Lasttrennschalter höchst flexibel und variabel einsetzbar.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 61439 |
| Bemessungsspannung | max. 690 V |
| Bemessungs-Strom | max. 5200 A |
| Bemessungs-Kurzzeitstrom | max. 100 kA |
| Bemessungs-Stoßstrom | max. 220 kA |
| Bemessungs–Kurzschlussdauer | 1s |

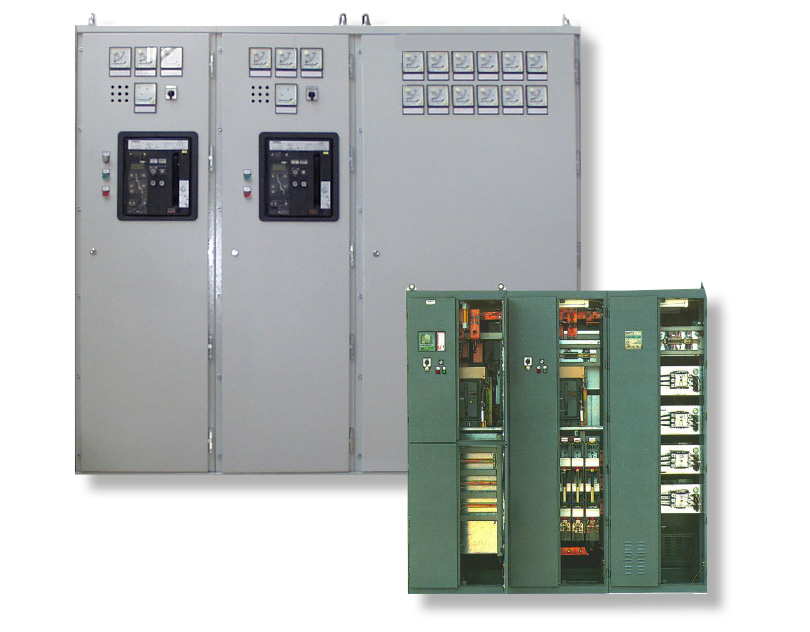

Vario Block TN-S
Der VarioBlock TN-S zählt zur Produktfamilie der Niederspannungs-Schaltanlagensysteme. Durch den variablen Einsatz lassen sich unterschiedliche Kundenanforderungen realisieren. Der passive Störlichtbogenschutz wird bei dieser Variante für den speziellen Personenschutz eingesetzt. Das System ist durch die Kombination aus verschiedenen Funktionen wie Energieverteilung, Steuerung und Kleinabgänge, Feldvarianten mit Einschubtechnik und Stecktechnik für Leistungsschalter, in Festeinbau und Stecktechnik für Sicherungs– und Lasttrennschalter höchst flexibel und variabel einsetzbar.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 61439 |
| Bemessungsspannung | max. 690 V |
| Bemessungs-Strom | max. 5200 A |
| Bemessungs-Kurzzeitstrom | max. 110 kA |
| Bemessungs-Stoßstrom | max. 242 kA |
| Bemessungs–Kurzschlussdauer | 1s |
| Störlichtbogenprüfung passiv | |
| Bemessungs-Kurzschlusswechselstrom | max. 110 kA |
| Bemessungs-Kurzschlussdauer | max. 300 ms |
Vario Block TN-V
Das VarioBlock TN-V Niederspannungs-Schaltanlagensystem unterscheidet sich durch einen aktiven und passiven Störbogenschutz zum Schutz von Personen von anderen Produktvarianten. Das System bietet eine hohe Flexibilität und Anwendungsvielfalt durch die Kombination aus verschiedenen Funktionen wie Energieverteilung, Steuerung und Kleinabgänge, Feldvarianten mit Einschubtechnik und Stecktechnik für Leistungsschalter, in Festeinbau und Stecktechnik für Sicherungs– und Lasttrennschalter.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 61439 |
| Bemessungsspannung | max. 690 V |
| Bemessungs-Strom | max. 4800 A |
| Bemessungs-Kurzzeitstrom | max. 125 kA |
| Bemessungs-Stoßstrom | max. 275 kA |
| Bemessungs–Kurzschlussdauer | 1s |
| Störlichtbogenprüfung passiv | |
| Bemessungs-Kurzschlusswechselstrom | max. 80 kA |
| Bemessungs-Kurzschlussdauer | max. 300 ms |
| Störlichtbogenprüfung aktiv | |
| Bemessungs-Kurzschlusswechselstrom | max. 100 kA |
| Lichtbogen-Löschdauer | max. 3 ms |
Schutzgehäuse Innenraum/Freiluft
Energie Block TEB
Das Trafogehäuse EnergieBlock TEB ist ein System für Gießharztransformatoren für den Freiluft- und Innenraum. In diesem Gehäuse lassen sich Transformatoren bis zu einer Leistung von 2500 kVA mit einer Bemessungsspannung bis 24kV einbauen. Das Gehäuse entspricht den Anforderungen für AN- und AF-Betrieb und kann im AF-Betrieb mit einem Überdach- und Querstromlüfter ausgestattet werden. Der Energie Block TEB lässt sich wahlweise mit den Systemen BasisBlock und VarioBlock kombinieren.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 61439 |
| Bemessungsspannung | max. 24 kV/690 V |
| Bemessungs-Strom | max. 630/3200 A |
| Bemessungs-Kurzzeitstrom | max. 20/100 kA |
| Bemessungs-Stoßstrom | max. 50/220 kA |
| Bemessungs–Kurzschlussdauer | 1s |
| Störlichtbogenprüfung | mit vorgeschalteter HH-Sicherung |
| Lichtbogenprüfung nach DIN EN 60298 (VDE0670 Teil 601) und Pehla-Richtlinie Nr. 4 |
Energie Block TEB-S
Das Trafogehäuse EnergieBlock TEB-S ist ein System für Gießharztransformatoren für den Freiluft- und Innenraum. In diesem Gehäuse lassen sich Transformatoren bis zu einer Leistung von 1600 kVA mit einer Bemessungsspannung bis 24kV einbauen. Das Gehäuse entspricht den Anforderungen für AN- und AF-Betrieb und kann im AF-Betrieb mit einem Überdach- und Querstromlüfter ausgestattet werden. Der Energie Block TEB lässt sich wahlweise mit den Systemen BasisBlock und VarioBlock kombinieren.
Das Trafogehäuse ist nach IEC 62271-200 bzw. IEC 61439 geprüft. Kundenspezifische Anforderungen können bis 36 kV und einer Störlichtbogenprüfung bis 20 kA/1S abgedeckt werden.
| Technische Daten | |
|---|---|
| Normen und Bestimmungen | IEC 62271-200 / 61439 |
| Bemessungsspannung | max. 24 kV/690 V |
| Bemessungs-Strom | max. 630/3200 A |
| Bemessungs-Kurzzeitstrom | max. 31,5/110 kA |
| Bemessungs-Stoßstrom | max. 80/242 kA |
| Bemessungs–Kurzschlussdauer | 1s |
| Zugänglichkeit | Typ A |
| Störlichtbogenprüfung nach IEC 62271-200 / 61439 | |
| Mittelspannung | |
| Unbeeinflusster-Kurzschlusswechselstrom | max. 31,5 kA |
| Kurzschlussdauer | max. 1s |
| Niederspannung | |
| Unbeeinflusster-Kurzschlusswechselstrom | max. 110 kA |
| Kurzschlussdauer | max. 300 ms |

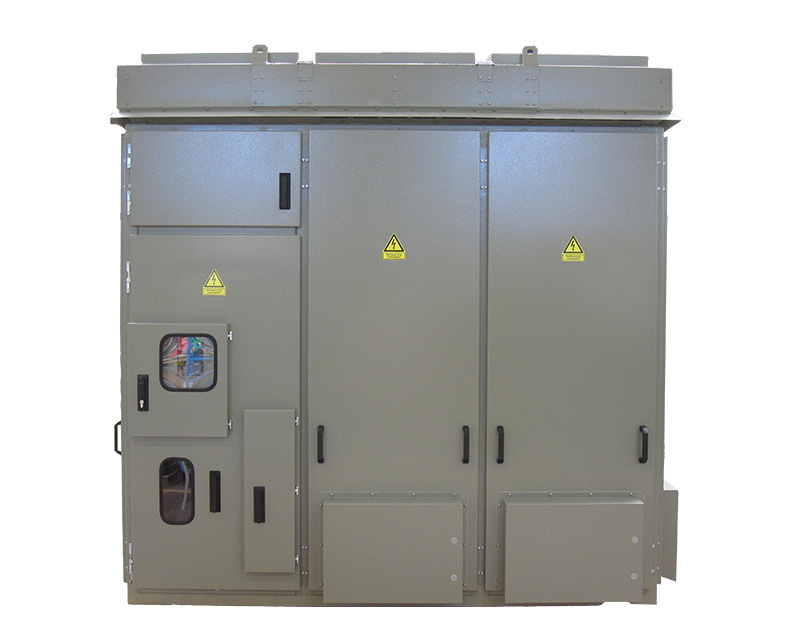

Sternpunktgehäuse (Freiluftgehäuse)
Das Sternpunktgehäuse gehört zur Produktfamilie der Energie Blocks. Dieses Gehäuse wird im Außenbereich (Freiluft) aufgestellt und dient zur Aufnahme von Transformatoren und Umsetzung von mittelspannungsseitiger Sternpunktbehandlung.
Je nach Ausführung der Sternpunktbehandlung kann das Gehäuse Leistungsschalter, Trennschalter, Erdungsschalter, Sternpunktbildner und Widerstände aufnehmen.
Das Gehäuse für Freiluftaufstellung entspricht den Richtlinien nach DIN 18195 (Bauwerksabdichtung) und den Normen IEC 62271-1, IEC 62271-200 und IEEE STd 32-1972 und unterliegt der Störlichtbogenprüfung nach IEC 62271-200 bis 31,5 kA / 1 s.
